Gerador estático de gabinete de três fios trifásico
Apresentando o gerador estático de três fios do tipo gabinete de três fios-a solução ideal para correção de fatores de potência e estabilização de tensão. Fabricada na China, esse SVG de alto desempenho foi projetado para otimizar a eficiência energética e garantir uma distribuição confiável de energia para aplicações industriais. Se você deseja aprimorar a estabilidade de seus sistemas de energia, solicite uma cotação hoje!
O gerador estático Var (SVG) do tipo gabinete de três fios fornece compensação de potência reativa dinâmica para sistemas elétricos de três fios e três fios. Ele utiliza controle digital avançado DSP+CPLD e uma topologia de três níveis para uma compensação precisa e de ação rápida, com um tempo de resposta abaixo de 10ms. O gabinete robusto do gabinete garante uma operação segura e confiável em ambientes industriais exigentes. As capacidades variam de 15kvar a 100kvar, atendendo a uma variedade de cargas trifásicas. Este SVG foi projetado para sistemas 380V, oferecendo correção eficaz de fatores de potência e estabilização de tensão.
Descrição do modelo:
| Gy | Svg | 0.4 | 50k | / | 3L | C |
| Código da empresa | Gerador Var estático | Nível de tensão 0,22: 220V 0,4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20% |
Capacidade nominal (Kvar) 5/15/35/50/75/100kvar | 3L: três fios trifásicos | C: CABINT |
Características:
● Use DSP+CPLD Todo o núcleo de controle digital, tecnologia de topologia de três níveis, algoritmo avançado de detecção de energia reativa e estratégia de controle de PWM para obter compensação dinâmica e precisa da potência reativa.
● Adote o design modular, que facilita a conexão paralela de vários módulos, ocupa espaço pequeno e é fácil de manter.
● O projeto estrutural de ductos de ar independentes e armazéns independentes garante a operação estável do equipamento.
● Realize compensação dinâmica de gama total para potência reativa indutiva e potência reativa capacitiva e resolva o problema de desequilíbrio trifásico ao mesmo tempo.
● A velocidade de resposta dinâmica para a carga está no nível milissegundo, que pode obter uma compensação dinâmica e precisa para o poder reativo das cargas de impacto.
Aplicações:
Os geradores estáticos de três fios do tipo gabinete de três fios se destacam em aplicações industriais que exigem gerenciamento preciso de energia reativa para sistemas de três fios:
● Correção de fator de potência trifásica (sistemas de três fios):Melhorando o fator de potência nos sistemas trifásicos sem uma conexão neutra, reduzindo os custos de energia e melhorando a eficiência do sistema.
● Controle do motor trifásico (três fios):Melhorando o desempenho e a eficiência de motores trifásicos em configurações de três fios.
● Estabilização de energia industrial (três fios trifásicos):Estabilizar a tensão e garantir a qualidade consistente da energia em ambientes industriais usando distribuição de energia trifásica e de três fios.
● Otimização do processo de fabricação:Melhorando a eficiência e a estabilidade de equipamentos e processos trifásicos em ambientes de fabricação.
Os geradores estáticos de três fios do tipo gabinete de três fios oferecem uma maneira robusta e eficaz de gerenciar a qualidade da energia e otimizar a eficiência em sistemas elétricos trifásicos de três fios.
Parâmetros técnicos:
| Série 220V | Série 380V | Série 500V | Série 690V | |||
| Altitude | <2000m, acima de 2000m, derrete de acordo com GB/T3859.2 | |||||
| Temperatura ambiente | -20 ～+50 ℃ | |||||
| Umidade relativa | ≤90%, sem condensação na superfície quando a temperatura mínima mensal é 25 ℃ | |||||
| Nível de poluição | Nível III abaixo | |||||
| Tensão operacional | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Frequência de trabalho | 50Hz ± 5% | |||||
| Capacidade de compensação classificada | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Estrutura da grade | L/n | 3p3W/3p4w | ||||
| Número de unidades conectadas em paralelo | Ulimited | |||||
| Eficiência geral da máquina | ≥97% | |||||
| Frequência on-off | 32KHz | 16kHz | 12.8kHz | 12.8kHz | ||
| Seleção de funções | Poder reativo | Reativo pó wer 、 pó reativo+desequilíbrio | ||||
| Taxa de compensação de energia reativa | ≥99% | > 95% | ||||
| Tempo de resposta total | <10ms | |||||
| Barulho | ≤60dB | ≤60dB | ≤65dB | ≤65dB | ||
| Método de controle | Interface RS485 de 2 vias (suporta GPRS/WiFi) | |||||
| Proteção | Sobrecarga, sobrecorrente de software/hardware, sobretensão da grade e menor tensão, falha de energia, excesso de temperatura, proteção de anormalidade da frequência etc. | Sobrecarga, sobrecorrente de software/hardware, sobretensão da grade e subtensão, desequilíbrio de tensão da grade, falha de energia, excesso de temperatura, anormalidade da frequência, proteção do circuito de tiro etc. | ||||
| Método de instalação | Rack/parede montado | Rack | ||||
| Linha de entrada | Volta de entrada （Tipo de rack） 、 Uping Upding （Montado na parede） | Linha de entrada de volta | ||||
| Nível de proteção | IP20 | |||||
Modelo e especificação:

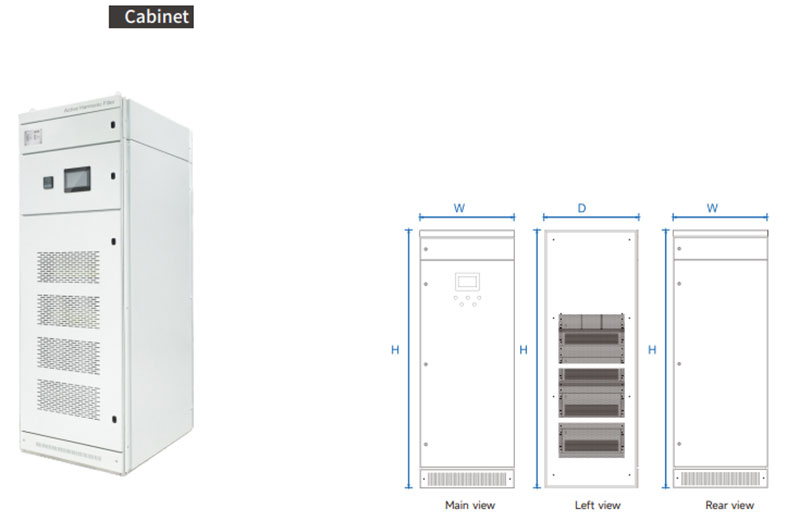

| Modelo de dispositivo do gabinete | ||||
|---|---|---|---|---|
| Número do modelo | Capacidade de compensação (Kvar) | Tensão do sistema (V) | Dimensões (d*w*h) | Método de resfriamento |
| GY SVG-0.4-200K/4L-C | 200 | 380 ± 20% | 800*1000*2200mm | Resfriamento de ar forçado |
| GY SVG-0.4-250K/4L-C | 250 | 380 ± 20% | 800*1000*2200mm | |
| GY SVG-0.4-300K/4L-C | 300 | 380 ± 20% | 800*1000*2200mm | |
| GY SVG-0.4-400K/4L-C | 400 | 380 ± 20% | 800*1000*2200mm | |
| GY SVG-0.5-270K/4L-C | 270 | 500 ± 20% | 800*1000*2200mm | |
| GY SVG-0.69-360K/4L-C | 360 | 690 ± 20% | 800*1000*2200mm | |
