380V Filtro harmônico ativo montado na parede
A Geya oferece o filtro harmônico ativo montado na parede de 380V, projetado e fabricado em nossa fábrica da China com tecnologia avançada. Alta eficiência, fácil de instalar e confiável para várias aplicações. Entre em contato conosco agora para obter mais detalhes e obter o melhor negócio!
O filtro harmônico ativo montado na parede de 380V (AHF) oferece uma solução robusta para mitigação harmônica em sistemas de energia de quatro fios de quatro fios (3P4W) e três fases de três fios (3p3W) 380V. Empregando controle digital avançado de DSP+CPLD e uma topologia de três níveis, esta unidade que economiza espaço fornece uma compensação de corrente harmônica precisa. Os principais recursos incluem uma ampla faixa de filtragem harmônica (2º ao 50º harmônico), uma alta taxa de filtragem (até 95%) e um design modular para conexão e manutenção paralelas convenientes. Disponível em várias classificações atuais (25A a 150a), o AHF de 380V montado na parede garante qualidade de energia estável e eficiente em ambientes industriais exigentes.
Descrição do modelo:
| Gy | Ahf | 0.4 | 50a | / | 4L | W |
| Código da empresa | Filtro harmônico ativo | Nível de tensão 0,4: 380V ± 20% |
Capacidade nominal （Kvar） 25/50/75/100/150A | 3L: três fios trifásicos 4L: quatro fios trifásicos |
W: montado na parede |
Características:
● Use DSP+CPLD Todo o núcleo de controle digital, tecnologia de topologia de três níveis, algoritmo avançado de detecção harmônica e estratégia de controle de PWM para obter uma compensação precisa da corrente harmônica.
● Adote o design modular, que facilita a conexão paralela de vários módulos, ocupa pouco espaço e é fácil de manter.
● O projeto estrutural de ductos de ar independentes e armazéns independentes garante a operação estável do equipamento.
● Ele pode filtrar os harmônicos em uma ampla gama de harmônicos, de 2 a 50 harmônicos e resolver o problema do desequilíbrio trifásico ao mesmo tempo.
● A taxa de filtragem harmônica é alta. Se a capacidade permitir, a taxa de filtragem de corrente harmônica pode chegar a 95%. Defina 100% de saída limitadora de corrente para garantir uma operação estável a longo prazo do equipamento.
Aplicações:
Os filtros harmônicos ativos montados na parede de 380V são essenciais para manter a qualidade da energia em uma variedade de aplicações industriais:
● Automação industrial:Proteger o equipamento de automação sensível e garantir a operação confiável de unidades de frequência variável (VFDs), robótica e outras cargas críticas.
● Fábricas:Melhorar a qualidade da energia e reduzir os custos de energia, minimizando a distorção harmônica.
● Data centers:Fornecendo energia limpa para infraestrutura crítica de TI e prevenção de perda de dados devido a flutuações de energia.
● Indústria de petróleo e gás:Garantindo a operação confiável de bombas, compressores e outros equipamentos essenciais em ambientes severos.
● Sistemas de energia renovável:Integrar fontes de energia renovável na rede, mantendo a qualidade e a estabilidade da energia.
Os filtros harmônicos ativos montados na parede de 380V fornecem uma solução confiável e eficaz para otimizar a qualidade da energia em aplicações trifásicas 380V.
Parâmetros técnicos:
| Série 220V | Série 380V | Série 500V | Série 690V | ||
| Altitude | <2000m, acima de 2000m, derrete de acordo com GB/T3859.2 | ||||
| Temperatura ambiente | -20 ～+50 ℃ | ||||
| Umidade relativa | ≤90%, sem condensação na superfície quando a temperatura mínima mensal é 25 ℃ | ||||
| Nível de poluição | Nível III abaixo | ||||
| Tensão operacional | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Frequência de trabalho | 50Hz ± 5% | ||||
| Corrente de compensação | 25a | 25/50/75/100/150A | 100a | 100a | |
| Estrutura da grade | L/n | 3p3W/3p4w | 3p3W/3p4w | 3p3W/3p4w | |
| Número de unidades conectadas em paralelo | Ulimited | ||||
| Eficiência geral da máquina | ≥97% | ||||
| Estrutura da grade | 32KHz | 16kHz | 12.8kHz | 12.8kHz | |
| Faixa de compensação | 2 ～ 50 vezes, a taxa de compensação única é ajustável | ||||
| Seleção de funções | Poder reativo | Poder reativo, potência reativa + assimetria | |||
| Taxa de compensação de energia reativa | ≥95% | > 92% | |||
| Capacidade de filtragem neutra | A capacidade de filtragem de linha neutra é 3 vezes a capacidade de filtragem de fases | ||||
| Tempo de resposta total | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Barulho | ≤60dB | ≤60dB | ≤65dB | ≤65dB | |
| Método de controle | Interface RS485 de 2 vias (suporta GPRS/WiFi) | ||||
| Proteção | Sobrecarga, sobrecorrente de software/hardware, sobretensão da grade e menor tensão, falha de energia, excesso de temperatura, proteção de anormalidade da frequência etc. | Sobrecarga, sobrecorrente de software/hardware, sobretensão da grade e menor tensão, desequilíbrio de tensão da grade, falha de energia, superfície, anormalidade de frequência, proteção de curto -circuito etc. | |||
| Método de instalação | Rack/parede montado | Rack | |||
| Linha de entrada | Volta de entrada （Tipo de rack） 、 Uping Upding （Montado na parede） | Linha de entrada de volta | |||
| Nível de proteção | IP20 | ||||

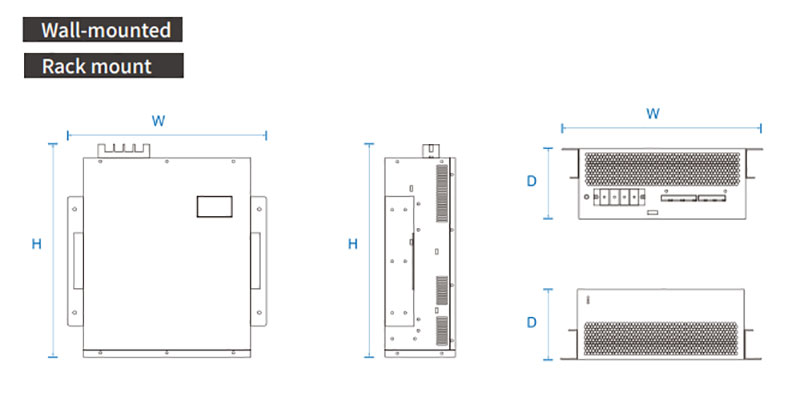

Modelo e especificação:
| Modelos | ||||
|---|---|---|---|---|
| Número do modelo | Corrente nominal (a) | Tensão do sistema (V) | Dimensões (d*w*h) | Método de resfriamento |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160mm | Resfriamento de ar forçado |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275mm | |
