Onde um Filtro Harmônico Ativo pode fazer a maior diferença hoje?

2025-11-07 0 Deixe-me uma mensagem

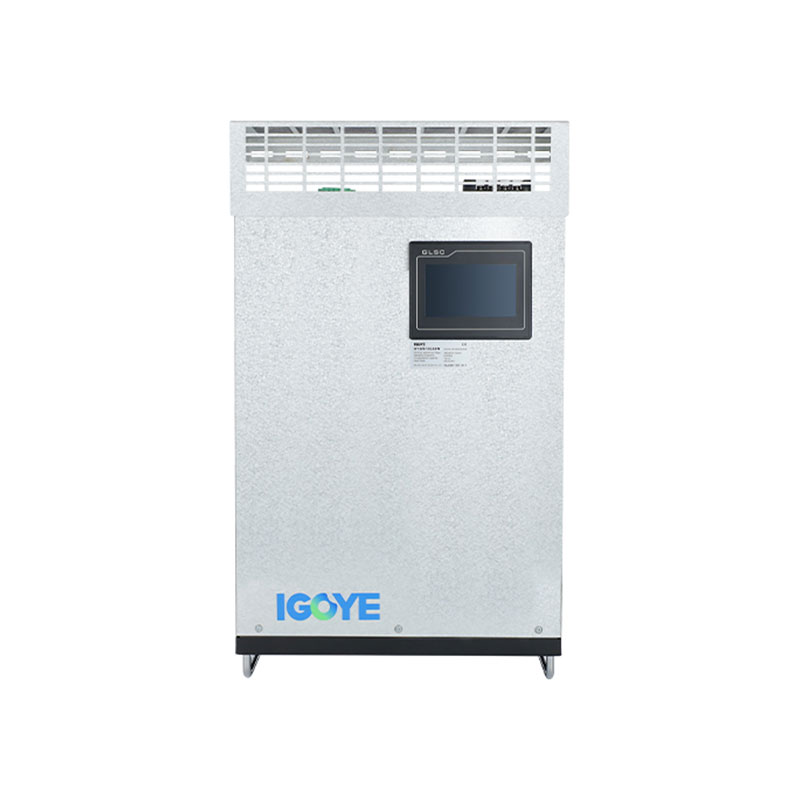

Passo a maior parte da minha semana imerso em fábricas que operam unidades de frequência variável, fontes de alimentação ininterruptas e equipamentos de carregamento rápido, por isso me importo menos com palavras da moda e mais com soluções que resistem ao teste da manhã de segunda-feira. Com o tempo, passei a confiar em parceiros comoGEYApara equipamentos de baixa tensão confiáveis, e continuo buscando umFiltro Harmônico Ativoquando o briefing é simples, mas brutal. Mantenha a produção elevada, mantenha a concessionária calma, mantenha os cabos resfriados. Veja como abordo o problema e o que aprendi na área.

Por que desarmes, cabos quentes e transformadores com zumbido aparecem quando a produção aumenta?

Vejo corrente não senoidal de VFDs, retificadores de seis pulsos, UPSs e carregadores rápidos que empurram o THDi bem acima dos números confortáveis.
Os condutores neutros aquecem devido aos harmônicos triplos, especialmente em sistemas trifásicos de quatro fios que alimentam cargas de TI monofásicas.
Os bancos de capacitores desafinados por ressonância ainda são punidos pela corrente harmônica e morrem precocemente.
As configurações de proteção parecem boas no papel, mas os disparos incômodos persistem devido a formas de onda distorcidas e fatores de pico.

Que problemas espero que um Filtro Harmônico Ativo resolva no mundo real?

Puxe o THDi para baixo em direção a uma meta que se alinhe com a política do site e os limites de serviços públicos, mantendo o THDv estável.
Fornece suporte de energia reativa dinâmica para limpar o fator de potência durante carregamento variável.
Elimine ordens harmônicas específicas que perturbam geradores ou transformadores em microrredes.
Compartilhe a carga entre vários gabinetes sem balanceamento manual frágil.

Como decido entre um AHF, um filtro passivo, um front end ativo ou um retificador multipulso?

Começo pela combinação de cargas, pela variabilidade do ciclo de trabalho e pelo espaço que tenho no quadro de distribuição. Mantenho essa comparação próxima quando converso com as partes interessadas.

Opção	Resultado típico de THDi	Resposta às alterações de carregamento	Facilidade de pegada e retrofit	Visão de Capex e Opex	Quando eu escolho
Filtro Harmônico Ativo	~5–10% com dimensionamento e posicionamento corretos do TC	Compensação dinâmica em tempo real	Armário compacto de parede ou de chão, fácil retrofit em MCC ou MSB	Capex médio, baixo incômodo, alta flexibilidade	Cargas mistas, oscilações rápidas, projetos brownfield
Filtro harmônico passivo	Bom em ordens sintonizadas, mais fraco fora de sintonia	Resposta fixa, sensível a mudanças no sistema	Pegada média com tampas e reatores desafinados	Capex baixo, maior risco de desafinação ou ressonância	Aplicações estáveis de carga única com espectro conhecido
Unidade frontal ativa	Baixo THDi por unidade	Excelente comportamento por unidade	Muda cada unidade, não central	Maior investimento por ativo	Novas compilações onde a substituição da unidade está em jogo
Retificador de 12 ou 18 pulsos	Moderado a bom, depende do equilíbrio	Melhor que seis pulsos, mas não dinâmico	Transformadores volumosos, mais cobre	Capex médio a alto	Grandes cargas constantes com espaço para transformadores

Onde devo colocar o AHF e como evito erros de tomografia computadorizada?

Monte o AHF próximo ao barramento que quero limpar para cortar a impedância entre o filtro e a carga.
Coloco os TCs no mesmo barramento que o AHF está compensando e mantenho a polaridade consistente com o manual. Eu rotulo S1 e S2 durante a instalação, sem atalhos.
Verifico a rotação de fase e a direção de compensação com um teste de carga escalonado antes de sair do local.

Como dimensionar o gabinete sem gastar dinheiro em números de placas?

Eu meço o RMS verdadeiro e o espectro harmônico em vários pontos de operação, não apenas em um instantâneo de cinco minutos.
Eu dimensiono a soma vetorial das ordens-alvo mais um fator de margem para crescimento e temperatura.
Eu trato o suporte de potência reativa como um bônus e não como um substituto para o dimensionamento adequado de kVA.

Aplicativo	Ponto de partida para a classificação atual AHF	Alvo típico THDi	Notas do trabalho de campo
Linha de processo VFD mista	35–50% da corrente do barramento	<10%	Distribuídos por dois gabinetes para redundância
Entrada UPS do data center	30–40% da corrente de entrada do UPS	<8%	Observe a corrente tripla do neutro em sistemas de 4 fios
Hub de carregamento rápido EV	40–60% da corrente do alimentador	<8%	Planeje a diversidade de carregadores e baias futuras
Solar no telhado com inversores	20–35% da classificação CA do inversor	< 8–10%	Verifique os limites de oscilação durante eventos de rampa

Um gabinete central pode lidar com todo o quadro ou devo distribuí-lo?

Divido a compensação quando os cabos são longos e quando grandes cargas escalonadas ficam em alimentadores distantes. Central funciona bem quando o barramento principal fornece principalmente cargas locais e os espectros parecem semelhantes. Distribuído brilha em áreas extensas e em locais com múltiplas personalidades harmônicas.

E quanto aos padrões e requisitos de utilidade que eu realmente preciso passar?

Eu faço comparações com as regras do site que refletem os limites harmônicos comuns para corrente no PCC.
Verifico a compatibilidade com operação de gerador em modo ilha para microrredes.
Documento os resultados antes e depois com o mesmo analisador e janela de tempo para que o engenheiro da concessionária veja maçãs com maçãs.

Quais restrições ocultas atrasam mais os projetos do que o tempo de entrega do hardware?

Ventilação e poeira. Eu reduzo a temperatura e especifico filtros que um técnico pode limpar em minutos.
Integridade do aterramento. Verifico a ligação e as blindagens dos cabos porque as correntes de alta frequência precisam de um caminho de retorno limpo.
Comunicações. Decido antecipadamente se exponho os dados através de Modbus TCP, BACnet ou um simples conjunto de contato seco para alarmes BMS.

Como faço para apresentar o caso de negócios que o setor financeiro aceitará?

Eu calculo o tempo de inatividade evitado devido a viagens incômodas e falhas de direção.
Acrescento ganhos de vida útil de condutores mais frios, maior vida útil do capacitor e menor ruído do transformador e perdas de cobre.
Incluo penalidades de serviços públicos evitadas e a redução de riscos durante as auditorias.

Ponto de dor que eu ouço	O que eu verifico primeiro	Ação que costumo realizar	Resultado esperado
Os disjuntores desarmam em turnos movimentados	Tendência THDi vs carga e fator de crista	AHF do tamanho certo e pedidos de ajuste	Execuções estáveis e menos reinicializações
Transformadores zumbem e esquentam	Distorção de tensão e fator K	Central AHF perto do transformador	Menor ruído e temperatura
Os bancos de capitalização continuam falindo cedo	Ressonância perto da 5ª ou 7ª	AHF mais cheque bancário desafinado	Maior vida útil do capacitor
Cartas de advertência de serviços públicos	Dados de conformidade no PCC	Relatório antes e depois com registros	Evidência clara de melhoria

Como é um plano de comissionamento limpo sem drama?

Capture a linha de base em uma janela de produção representativa.
Confirme a orientação do CT, rotação de fase e comunicações.
Habilite a compensação em etapas ao registrar formas de onda.
Valide os alvos durante o pior caso e fotografe as telas do analisador para o relatório.
Entregue um guia rápido de uma página para operações e uma rotina de verificação trimestral.

Como posso estender a ideia além da baixa tensão e para ambientes mais difíceis?

Para aplicações marítimas e de petróleo e gás, prefiro projetos fechados com placas revestidas e classificações de ingresso mais altas.
Para média tensão, considero soluções em cascata que utilizam AHFs de baixa tensão em alimentadores secundários para evitar complexidade de MT.
Para salas de TI barulhentas, uso gabinetes com perfis acústicos baixos e mantenho o fluxo de ar da frente para cima para atender às regras de corredor quente e corredor frio.

O que devo perguntar a um fornecedor antes de emitir uma ordem de compra?

Posso ver os resultados reais registrados do site para um perfil de carregamento semelhante ao meu?
Como o gabinete compartilha a carga quando coloco unidades em paralelo
Qual é a curva de redução térmica e o caminho de substituição para ventiladores
Quais ordens harmônicas posso priorizar e com que rapidez as configurações mudam sob carga
A unidade pode fornecer mitigação harmônica e suporte reativo dinâmico sem conflitos?

Eu usaria um GEYA AHF para minha próxima atualização brownfield

Sim, quando o espaço da placa é curto, a combinação de carga é confusa e o objetivo é a conformidade rápida com dados claros. Gosto de poder colocar o gabinete próximo ao barramento problemático, dimensioná-lo em paralelo e manter as opções abertas conforme o equipamento muda ao longo do tempo.

Vamos conversar sobre seu site e alvos

Se você quiser uma revisão prática de seu espectro, dimensionamento e posicionamento, ficarei feliz em ver os desenhos e uma semana de registros. Se você estiver explorando um projeto piloto, entre em contato e poderemos mapear um caminho limpo desde a medição até o comissionamento. Contate-nospara discutir medições, dimensionamento e etapas de comissionamento.Envie sua consultae responderei com uma proposta personalizada e um intervalo de melhorias esperado para o seu site.
