Montagem em rack avançado estático var gerador
Geya Rack Mount Mount Advanced Static VAR Gerator é uma solução confiável para compensação de potência reativa dinâmica. Controle DSP+CPLD, resposta <10ms, design modular, 220V-690V, 5KVAR-400Kvar. Melhora a qualidade da energia em diversas aplicações.
Geya produz geradores estáticos avançados de montagem em rack (ASVGs). Esses ASVGs fornecem compensação dinâmica de energia reativa. Isso melhora a qualidade da energia. Eles usam a tecnologia DSP e CPLD. Isso garante controle preciso e resposta rápida. O tempo de resposta é inferior a 10ms. Isso impede problemas de compensação e subcompensação. O design modular permite conexão paralela. A conexão de várias unidades aumenta a capacidade. Geya oferece vários modelos. Os modelos cobrem diferentes tensões e capacidades. As tensões incluem 220V, 380V, 500V e 690V. As capacidades variam de 5kvar a 400kvar. Os principais recursos incluem montagem de rack, resfriamento de ar forçado e vários recursos de proteção.
Descrição do modelo:
| Gy | Asvg | 0.4 | 50k | / | 4L | R |
| Código da empresa | Gerador Var estático | Nível de tensão 0,22: 220V 0,4: 380V ± 20% 0,5: 500V ± 20% 0,69: 690V ± 20% |
Capacidade nominal (Kvar) 5/15/35/50/75/100kvar | 2L: monofásica 3L: três fios trifásicos 4L: quatro fios trifásicos |
R: Montagem do rack |
Características:
● Use DSP+CPLD Todo o núcleo de controle digital, tecnologia de topologia de três níveis, algoritmo avançado de detecção de energia reativa e estratégia de controle de PWM para obter compensação dinâmica e precisa da potência reativa.
● Adote o design modular, que facilita a conexão paralela de vários módulos, ocupa espaço pequeno e é fácil de manter.
● O projeto estrutural de ductos de ar independentes e armazéns independentes garante a operação estável do equipamento.
● Realize compensação dinâmica de gama total para potência reativa indutiva e potência reativa capacitiva e resolva o problema de desequilíbrio trifásico ao mesmo tempo.
● A velocidade de resposta dinâmica para a carga está no nível milissegundo, que pode obter uma compensação dinâmica e precisa para o poder reativo das cargas de impacto.
Aplicações:
Rack Mount Geradores estáticos avançados têm aplicações diversas. Eles se encaixam em várias indústrias. Estes incluem:
● Distribuição de energia residencial
● Tratamento de água
● Energia renovável (fotovoltaica)
● Processamento químico
● Petróleo e gás
● Metalurgia
● Mineração
● Fabricação automotiva
Esses ASVGs aumentam a qualidade da energia. Eles compensam as flutuações reativas de energia. Isso melhora a estabilidade e a eficiência do sistema.
Parâmetros técnicos:
| Série 220V | Série 380V | Série 500V | Série 690V | |||
| Altitude | <2000m, acima de 2000m, derrete de acordo com GB/T3859.2 | |||||
| Temperatura ambiente | -20 ～+50 ℃ | |||||
| Umidade relativa | ≤90%, sem condensação na superfície quando a temperatura mínima mensal é 25 ℃ | |||||
| Nível de poluição | Nível III abaixo | |||||
| Tensão operacional | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Frequência de trabalho | 50Hz ± 5% | |||||
| Capacidade de compensação classificada | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Estrutura da grade | L/n | 3p3W/3p4w | ||||
| Número de unidades conectadas em paralelo | Ulimited | |||||
| Eficiência geral da máquina | ≥97% | |||||
| Frequência on-off | 32KHz | 16kHz | 12.8kHz | 12.8kHz | ||
| Seleção de funções | Poder reativo | Reativo pó wer 、 pó reativo+desequilíbrio | ||||
| Taxa de compensação de energia reativa | ≥99% | > 95% | ||||
| Tempo de resposta total | <10ms | |||||
| Barulho | ≤60dB | ≤60dB | ≤65dB | ≤65dB | ||
| Método de controle | Interface RS485 de 2 vias (suporta GPRS/WiFi) | |||||
| Proteção | Sobrecarga, sobrecorrente de software/hardware, sobretensão da grade e menor tensão, falha de energia, excesso de temperatura, proteção de anormalidade da frequência etc. | Sobrecarga, sobrecorrente de software/hardware, sobretensão da grade e subtensão, desequilíbrio de tensão da grade, falha de energia, excesso de temperatura, anormalidade da frequência, proteção do circuito de tiro etc. | ||||
| Método de instalação | Rack/parede montado | Rack | ||||
| Linha de entrada | Volta de entrada （Tipo de rack） 、 Uping Upding （Montado na parede） | Linha de entrada de volta | ||||
| Nível de proteção | IP20 | |||||
Modelo e especificação:
| Modelos | ||||
|---|---|---|---|---|

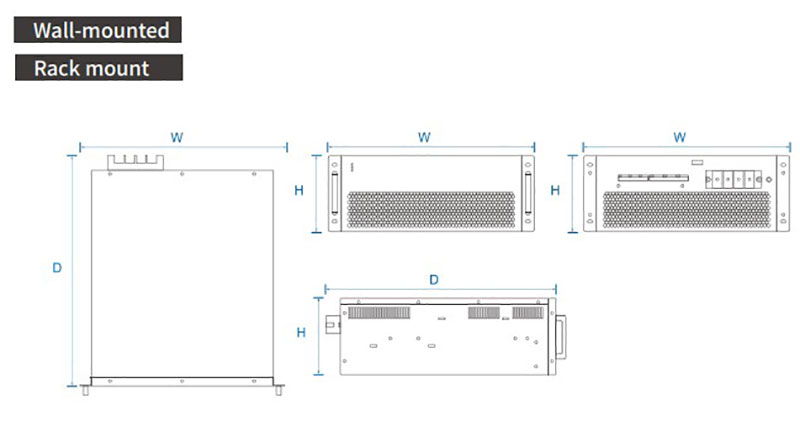

| Número do modelo | Capacidade de compensação (Kvar) | Tensão do sistema (V) | Dimensões (d*w*h) | Método de resfriamento |
| GY ASVG-0.22-5K/2L-R/W. | 5 | 220 | 220*330*160mm | Resfriamento de ar forçado |
| GY ASVG-0.4-15K/4L-R/W. | 15 | 380 ± 20% | 460*520*89mm | |
| GY ASVG-0.4-35K/4L-R/W. | 35 | 380 ± 20% | 460*520*89mm | |
| GY ASVG-0.4-50K/4L-R/W. | 50 | 380 ± 20% | 500*540*190mm | |
| GY ASVG-0.4-75K/4L-R/W. | 75 | 380 ± 20% | 500*580*240mm | |
| GY ASVG-0.4-100K/4L-R/W. | 100 | 380 ± 20% | 500*580*240mm | |
| GY ASVG-0.5-90K/4L-R/W. | 90 | 500 ± 20% | 495*675*275mm | |
| GY ASVG-0.69-120K/4L-R/W. | 120 | 690 ± 20% | 495*675*275mm | |
