500V GERENTOR ESTÁTICO MONTADO DE PAREDE
Precisa de um gerador estático de parede de 500V confiável? A Geya oferece soluções de alto desempenho, com excelente precisão e eficiência. Para uma solução personalizada, envie -nos sua pergunta hoje! Fornecemos suporte oportuno, baixa manutenção e serviço excepcional. Entre em contato conosco agora para aumentar o desempenho e a produtividade do seu sistema!
O gerador estático Var (SVG) montado na parede de 500V oferece compensação de energia reativa dinâmica para sistemas elétricos trifásicos para 500V. Usando o controle digital DSP+CPLD e a topologia avançada de três níveis, o SVG oferece uma compensação precisa e rápida, alcançando uma resposta completa em menos de 10ms. Seu design modular suporta escalabilidade, e a configuração montada na parede economiza espaço valioso. Esse SVG aborda efetivamente os desequilíbrios de potência reativa indutiva e capacitiva, melhorando o fator de potência e aumentando a estabilidade geral do sistema. Com uma capacidade nominal de 90kvar, o gerador estático estático montado na parede de 500V fornece uma solução robusta para aplicações exigentes.
Descrição do modelo:
| Gy | Svg | 0.5 | 90K | / | 4L | W |
| Código da empresa | Gerador Var estático | Nível de tensão 0,5: 500V ± 20% |
Capacidade nominal (KVAR) 90 trimestre | 3L: três fios trifásicos 4L: quatro fios trifásicos |
W: montado na parede |
Características:
● Use DSP+CPLD Todo o núcleo de controle digital, tecnologia de topologia de três níveis, algoritmo avançado de detecção de energia reativa e estratégia de controle de PWM para obter compensação dinâmica e precisa da potência reativa.
● Adote o design modular, que facilita a conexão paralela de vários módulos, ocupa espaço pequeno e é fácil de manter.
● O projeto estrutural de ductos de ar independentes e armazéns independentes garante a operação estável do equipamento.
● Realize compensação dinâmica de gama total para potência reativa indutiva e potência reativa capacitiva e resolva o problema de desequilíbrio trifásico ao mesmo tempo.
● A velocidade de resposta dinâmica para a carga está no nível milissegundo, que pode obter uma compensação dinâmica e precisa para o poder reativo das cargas de impacto.
Aplicações:
Os geradores estáticos de 500V montados na parede são adequados para otimizar a qualidade da energia em várias aplicações trifásicas de alta tensão:
● Configurações industriais pesadas:Estabilizar a tensão e melhorar o fator de potência em ambientes industriais pesados que operam a 500V.
● Unidades motoras de alta tensão:Compensando as flutuações de energia reativa de motores de alta tensão, melhorando a eficiência motora e reduzindo o consumo de energia.
● Sistemas de distribuição de energia de 500V:Melhorando a qualidade da energia e a estabilidade nas redes de distribuição de 500V.
● Integração de energia renovável (500V):Apoiar a estabilidade da grade e a qualidade da energia em sistemas de 500V que integrem fontes de energia renovável.
Os geradores estáticos de 500V montados na parede fornecem uma solução confiável e eficiente para gerenciar a potência reativa e garantir o desempenho ideal em sistemas elétricos trifásicos de 500V.
Parâmetros técnicos:
| Série 220V | Série 380V | Série 500V | Série 690V | |||
| Altitude | <2000m, acima de 2000m, derrete de acordo com GB/T3859.2 | |||||
| Temperatura ambiente | -20 ～+50 ℃ | |||||
| Umidade relativa | ≤90%, sem condensação na superfície quando a temperatura mínima mensal é 25 ℃ | |||||
| Nível de poluição | Nível III abaixo | |||||
| Tensão operacional | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Frequência de trabalho | 50Hz ± 5% | |||||
| Capacidade de compensação classificada | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Estrutura da grade | L/n | 3p3W/3p4w | ||||
| Número de unidades conectadas em paralelo | Ulimited | |||||
| Eficiência geral da máquina | ≥97% | |||||
| Frequência on-off | 32KHz | 16kHz | 12.8kHz | 12.8kHz | ||
| Seleção de funções | Poder reativo | Reativo pó wer 、 pó reativo+desequilíbrio | ||||
| Taxa de compensação de energia reativa | ≥99% | > 95% | ||||
| Tempo de resposta total | <10ms | |||||
| Barulho | ≤60dB | ≤60dB | ≤65dB | ≤65dB | ||
| Método de controle | Interface RS485 de 2 vias (suporta GPRS/WiFi) | |||||
| Proteção | Sobrecarga, sobrecorrente de software/hardware, sobretensão da grade e menor tensão, falha de energia, excesso de temperatura, proteção de anormalidade da frequência etc. | Sobrecarga, sobrecorrente de software/hardware, sobretensão da grade e subtensão, desequilíbrio de tensão da grade, falha de energia, excesso de temperatura, anormalidade da frequência, proteção do circuito de tiro etc. | ||||
| Método de instalação | Rack/parede montado | Rack | ||||
| Linha de entrada | Volta de entrada （Tipo de rack） 、 Uping Upding （Montado na parede） | Linha de entrada de volta | ||||
| Nível de proteção | IP20 | |||||
Modelo e especificação:
| Modelos | ||||
|---|---|---|---|---|

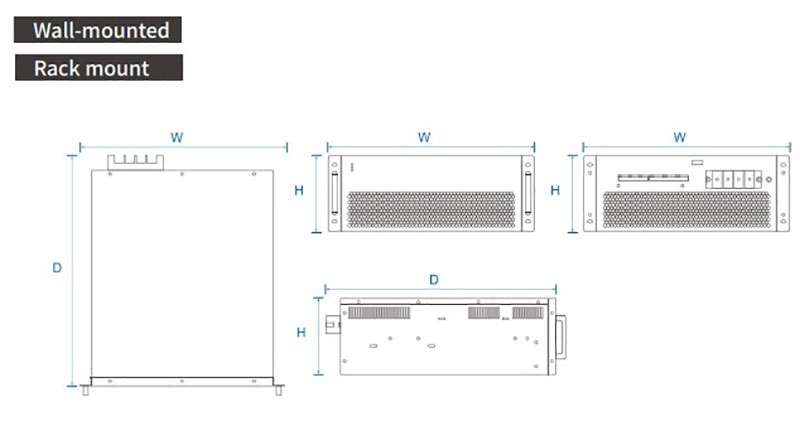

| Número do modelo | Capacidade de compensação (Kvar) | Tensão do sistema (V) | Dimensões (d*w*h) | Método de resfriamento |
| GY SVG-0.22-5K/2L-R/W. | 5 | 220 | 220*330*160mm | Resfriamento de ar forçado |
| GY SVG-0.4-15K/4L-R/W. | 15 | 380 ± 20% | 460*490*89mm | |
| GY SVG-0.4-35K/4L-R/W. | 35 | 380 ± 20% | 460*490*89mm | |
| GY SVG-0.4-50K/4L-R/W. | 50 | 380 ± 20% | 500*510*190mm | |
| GY SVG-0.4-75K/4L-R/W. | 75 | 380 ± 20% | 500*550*240mm | |
| GY SVG-0.4-100K/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| GY SVG-0.5-90K/4L-R/W. | 90 | 500 ± 20% | 495*675*275mm | |
| GY SVG-0.69-120K/4L-R/W. | 120 | 690 ± 20% | 495*675*275mm | |
